Sony Mobile ES amplifier XM-1ES

Caractéristiques

Conformité à la norme CTA-2006 : la norme CTA-2006 est un système de test et de mesure pour les amplificateurs audio mobiles. Cette norme volontaire préconise une méthode uniforme de mesure de la puissance de sortie RMS et du rapport signal/bruit d'un amplificateur. Les critères de mesure de la puissance de l'amplificateur utilisent une tension d'entrée CC de 14,4 volts et la puissance de sortie RMS est mesurée sur une plage de fréquences de 20 Hz à 20 kHz (pour les amplificateurs à gamme complète), avec 1 % ou moins de distorsion harmonique totale plus bruit (THD+N). Le rapport signal/bruit est mesuré en décibels absolus pondérés (dBA) à une référence de 1 watt sous 4 ohms. Les normes CTA-2006 permettent aux consommateurs de comparer les amplificateurs et les récepteurs de voiture dans les mêmes conditions (des pommes avec des pommes).

Spécifications CTA-2006 :

• Puissance de sortie : 600 watts RMS x 1 sous 4 ohms
• Rapport signal/bruit : 77 dBA (mesuré à 1 watt sous 4 ohms)

Autres spécifications :

• Puissance de sortie :
  • 2 ohms : 1 000 watts RMS x 1 (14,4 volts, = 1,0 % THD+N)
• Rapport signal/bruit : 100 dB (à la puissance de sortie nominale, 4 ohms)

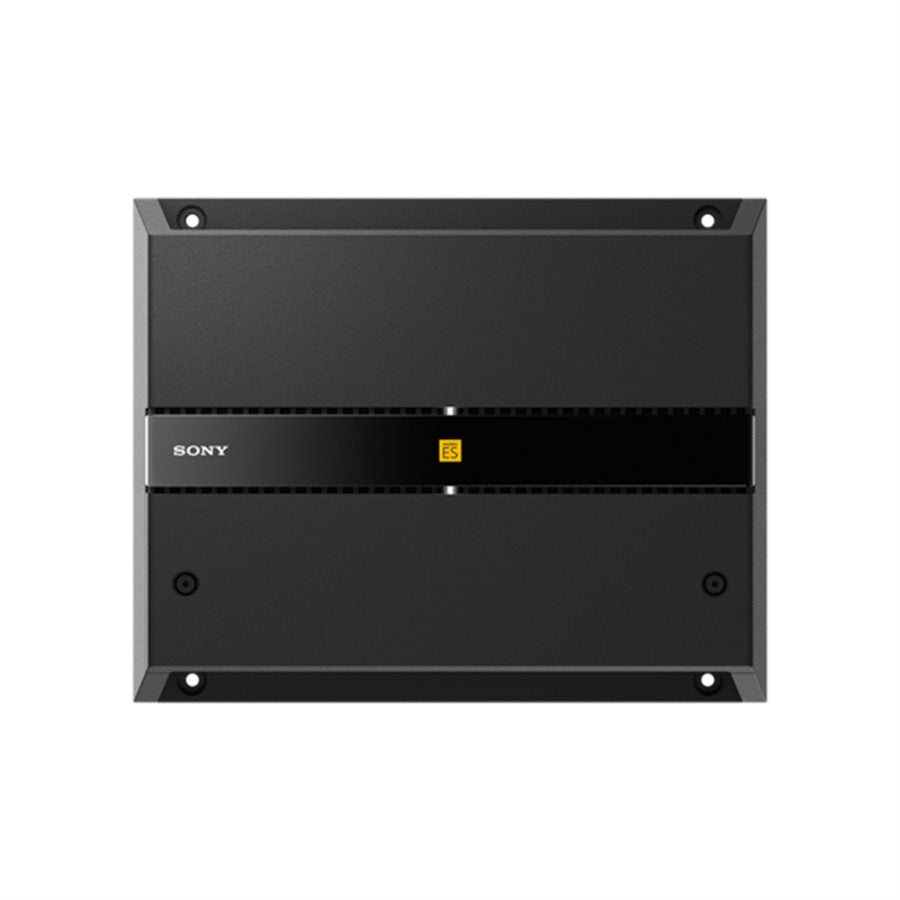

Présentation de l'amplificateur : Le Sony XM-1ES est un amplificateur de caisson de basses mono de classe D. Sa conception de classe D et son châssis en aluminium offrent une dissipation efficace de la chaleur pour des performances fiables.

Entrées de niveau haut-parleur : les entrées RCA acceptent les signaux de niveau haut-parleur ou de niveau ligne provenant de l'autoradio de votre voiture. Un signal de niveau haut-parleur est connecté aux entrées RCA à l'aide d'un câble haut-parleur vers un adaptateur RCA (vendu séparément).

Mise en marche automatique : lorsque vous utilisez une entrée de niveau haut-parleur, l'ampli s'allume automatiquement lorsqu'il détecte le signal d'entrée de la plupart des unités principales.

Circuits de protection : L'amplificateur est équipé de circuits de protection et s'éteint en cas de court-circuit du haut-parleur, de surcharge thermique ou de sortie CC.

Contrôles

Mise en marche : interrupteur à 2 positions :

• À distance : l'ampli s'allume lorsqu'un signal +12 volts est appliqué au terminal à distance
• Signal : l'ampli s'allume lorsqu'il détecte une entrée au niveau du haut-parleur

Tension d'entrée : Interrupteur à 2 positions :

• Faible : la plage de sensibilité d'entrée est de 200 mV à 8 V ; utilisée pour les entrées de niveau préampli
• Élevé : la plage de sensibilité d'entrée est de 3 V à 16 V ; utilisé pour les entrées de niveau haut-parleur

Sensibilité d'entrée (gain) : la sensibilité d'entrée est réglée à l'aide d'une molette rotative ; la plage dépend du réglage du commutateur de tension d'entrée.

Mode d'entrée : commutateur à 2 positions :

• 1 : utilise uniquement l'entrée 1
• 1+2 : les entrées 1 et 2 sont combinées et le signal additionné alimente l'étage amplificateur

Mode sortie ligne : commutateur à 2 positions :

• À travers : les entrées 1 et 2 alimentent respectivement les sorties de ligne 1 et 2
• Tous : les deux entrées sont combinées et le signal additionné alimente les deux sorties de ligne

Crossover : L'ampli est doté d'un filtre passe-bas de 24 dB par octave. Le point de croisement est variable en continu de 50 à 500 Hz.

Filtre subsonique : Il existe également un filtre subsonique de 24 dB par octave pour supprimer les fréquences que votre caisson de basses ne peut pas reproduire. La fréquence de coupure est variable en continu de 5 à 50 Hz, et le filtre subsonique peut être désactivé si vous le préférez.

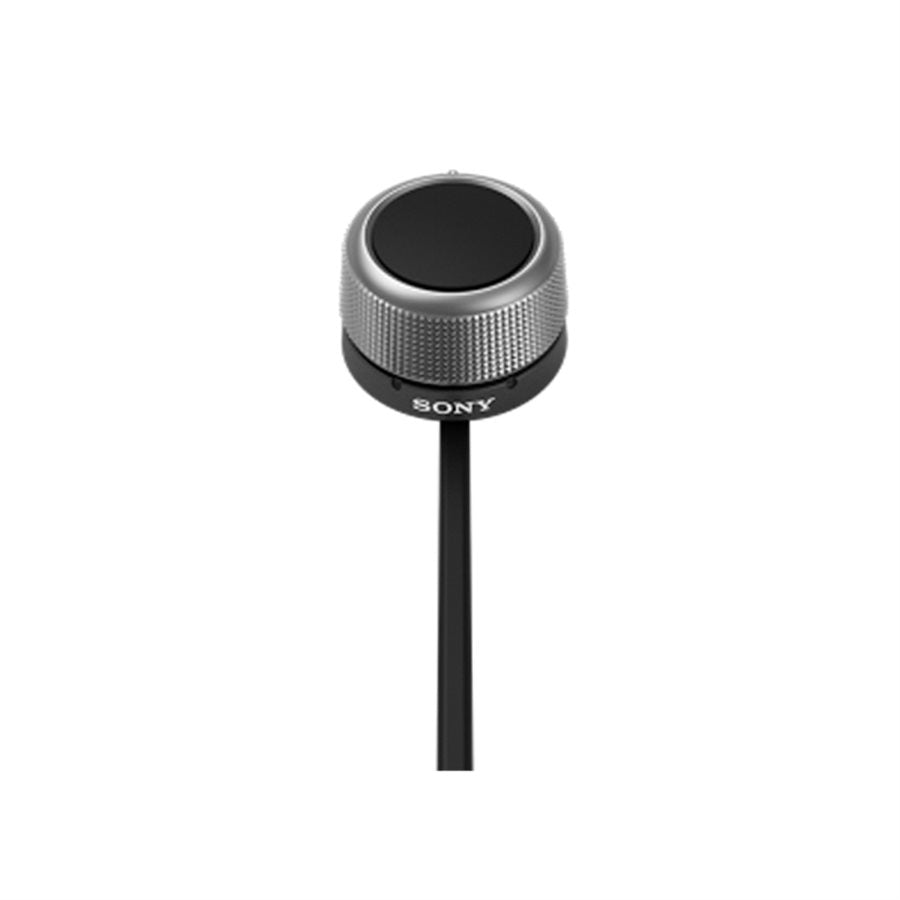

Télécommande : La télécommande filaire incluse vous permet de contrôler le niveau de sortie depuis le siège du conducteur. Le petit module de commande peut être monté sur la console ou le tableau de bord à l'aide du support et des vis fournis. La télécommande mesure environ 1-1/8" de diamètre et 1-3/8" de hauteur.

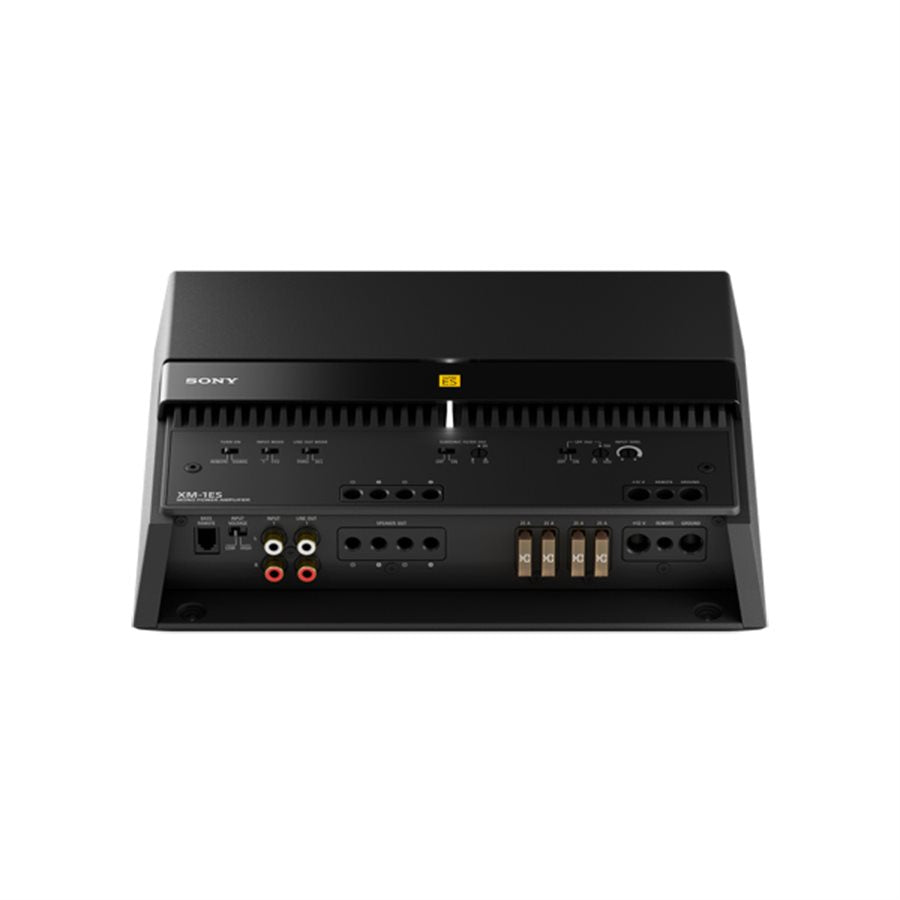

Relations

Entrée d'alimentation : des bornes à vis de réglage sont fournies pour connecter les câbles d'alimentation et de terre. Les bornes acceptent des fils jusqu'à un calibre 4 (calibre 4 minimum recommandé). Les vis de réglage sont serrées/desserrées à l'aide de la clé Allen de 2,5 mm fournie.

Mise en marche à distance : la borne à vis de réglage de la mise en marche à distance accepte des fils jusqu'à un calibre 8. La vis de réglage est serrée/desserrée à l'aide de la clé Allen de 2,5 mm fournie.

Sorties haut-parleurs : il y a deux paires de sorties haut-parleurs reliées en interne, ce qui facilite la connexion de deux caissons de basses câblés en parallèle. Ces bornes à vis acceptent des fils jusqu'à 8 mm de calibre et sont serrées/desserrées à l'aide de la clé Allen de 2,5 mm incluse.

Entrée de signal : l'amplificateur dispose d'une paire d'entrées RCA stéréo. Si aucun signal de niveau ligne n'est disponible, vous aurez besoin d'adaptateurs de câble d'enceinte vers RCA (vendus séparément) pour connecter l'amplificateur à l'unité source via des câbles d'enceinte.

Sorties de ligne : Il existe une paire de sorties de préampli RCA, utiles pour ajouter un autre ampli sans faire passer un autre jeu de câbles. Les sorties de préampli ne sont pas affectées par les croisements ou le réglage de la sensibilité d'entrée de cet ampli.

Fusibles : L'ampli dispose de quatre fusibles ATO de 25 ampères.

Télécommande : La télécommande filaire incluse se branche sur la prise RJ-14.
